Powerbank/batterie externe simple pour petit éclairage indépendant ou recharge de smartphones. Ce tutoriel vous guide dans la construction d’une batterie externe à partir de cellules lithium-ion recyclées provenant de batteries d’ordinateur portable usagées.
Matériel nécessaire
- Une batterie d’ordinateur portable usagée
- Un “lithium-ion battery holder” (support pour cellule 18650), idéalement avec fil
- Un module de charge/décharge
- Fil d’étain
- Contenant : tube plastique, chambre à air, ou bouchon de bouteille
Outils nécessaires
- Gants et lunettes de protection
- Burin et marteau
- Pince à dénuder
- Fer à souder
Étape 1 - Sélection des cellules

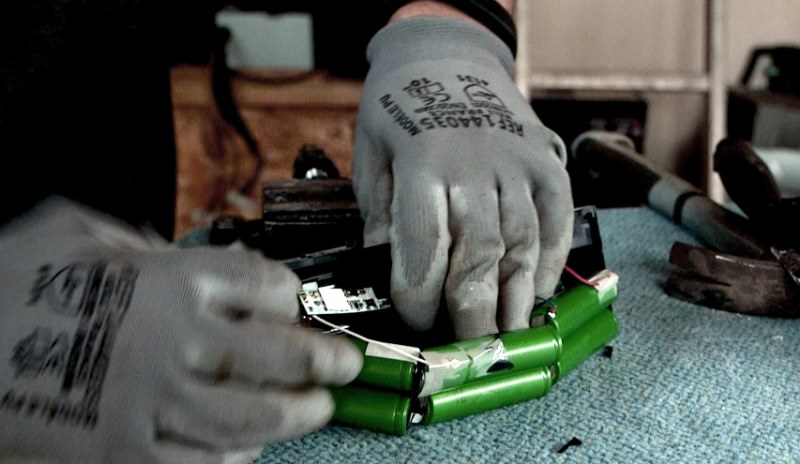

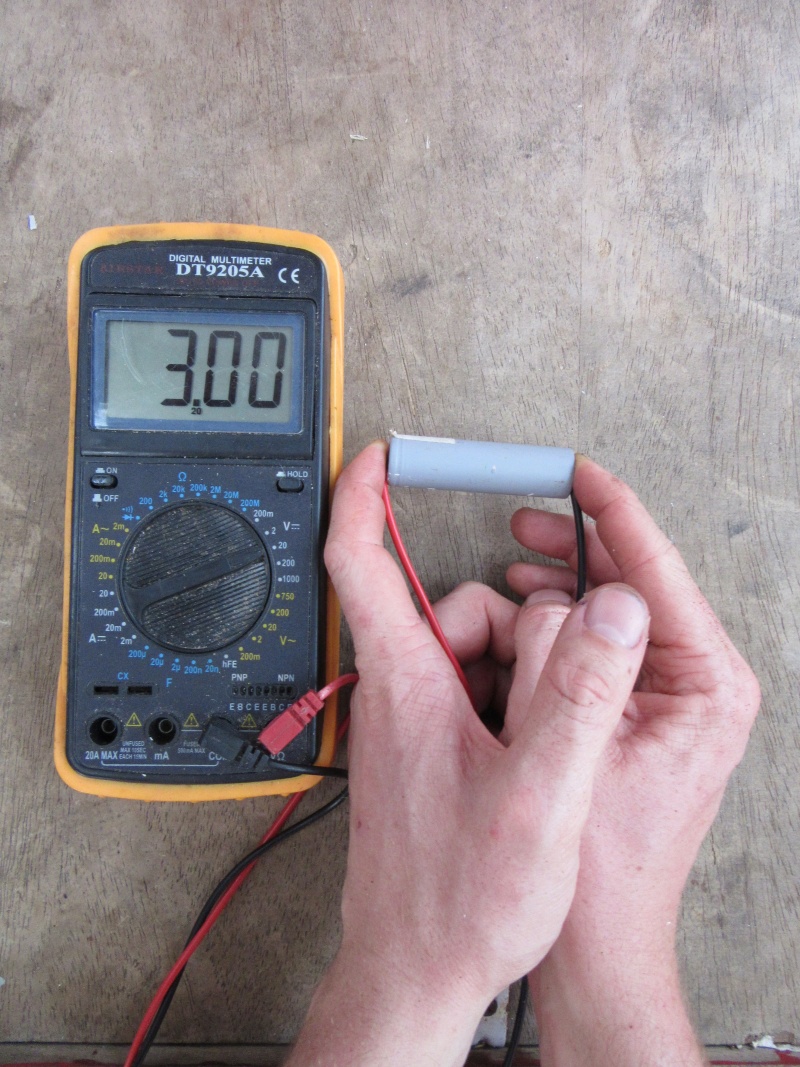

Ouvrir la batterie d’ordinateur avec le burin et le marteau. Séparer les cellules avec précaution. Mesurer la tension de chaque cellule avec un voltmètre ; ne conserver que celles au-dessus de 2,5V.

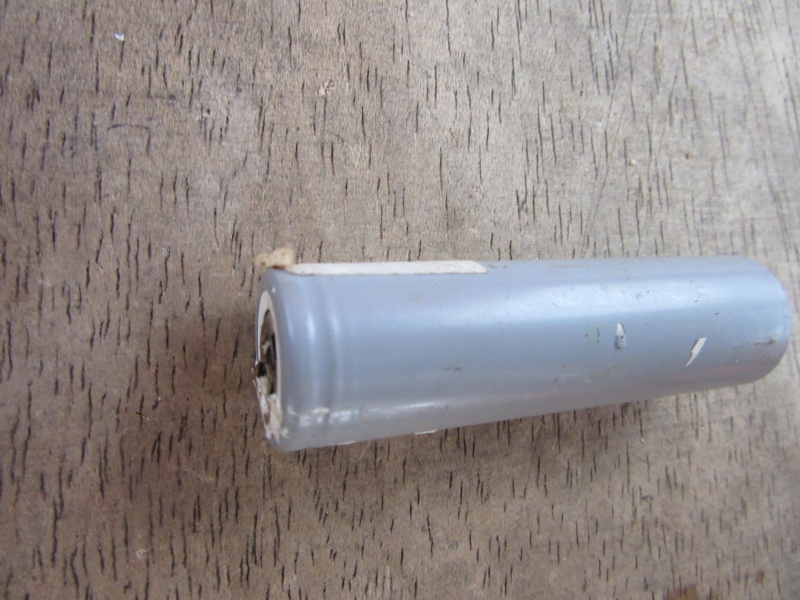

Remarque : Le “+” se situe du côté de la gorge de la cellule.
Étape 2 - Assemblage des composants

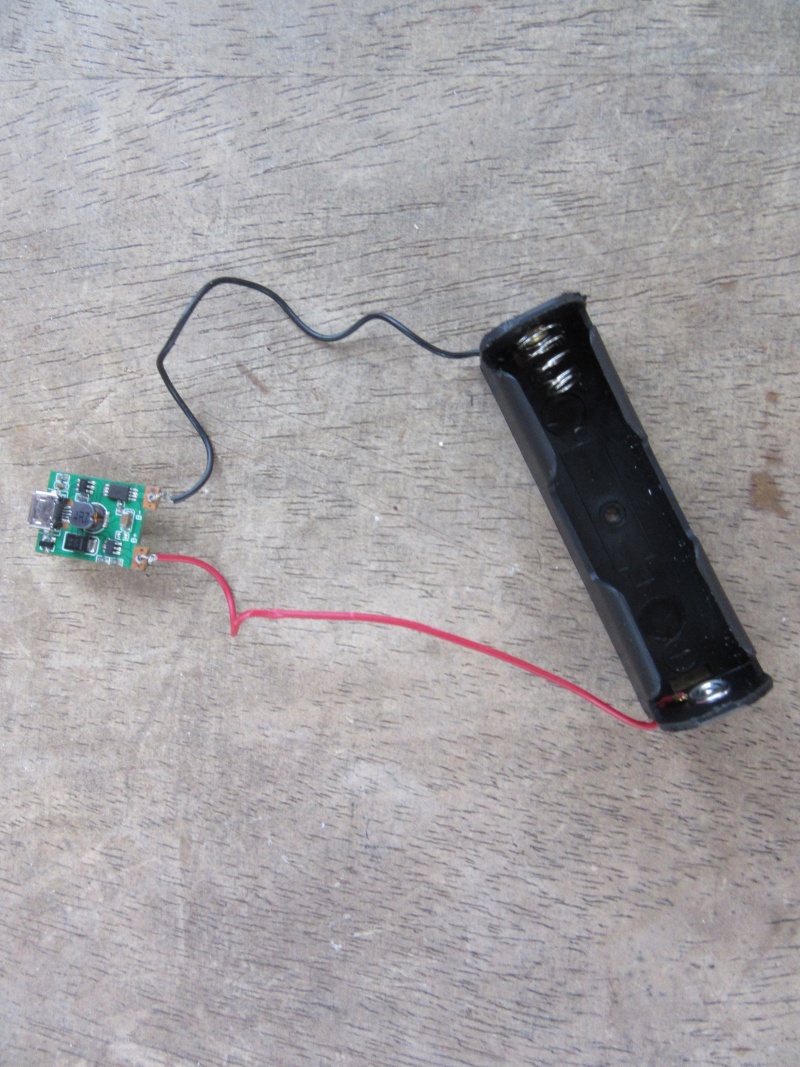

Souder le “-” du holder au “+” du module de charge/décharge. Procéder de même pour le “-” en respectant bien les polarités. Insérer la cellule dans le holder en respectant les polarités. Tester la charge et la décharge via les câbles USB.

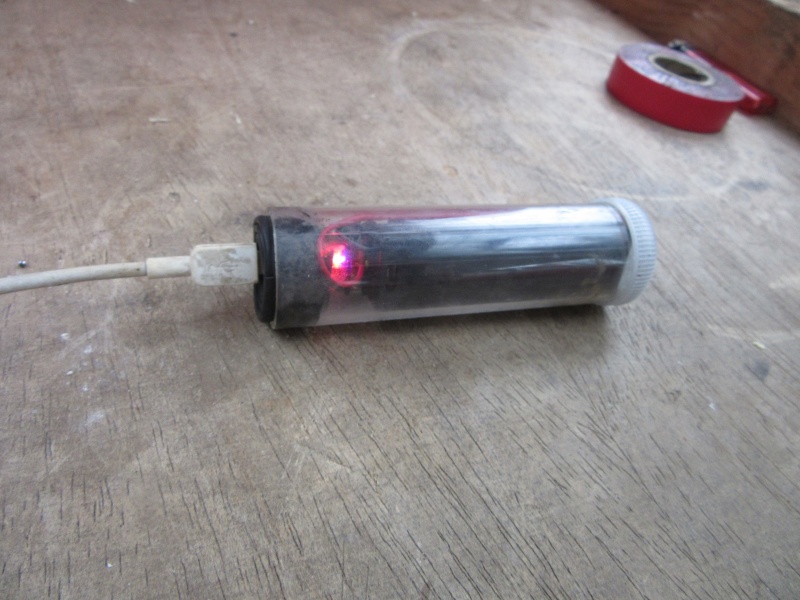

Note : Un indicateur LED devrait s’allumer pendant la charge et la décharge.
Étape 3 - Boîtier

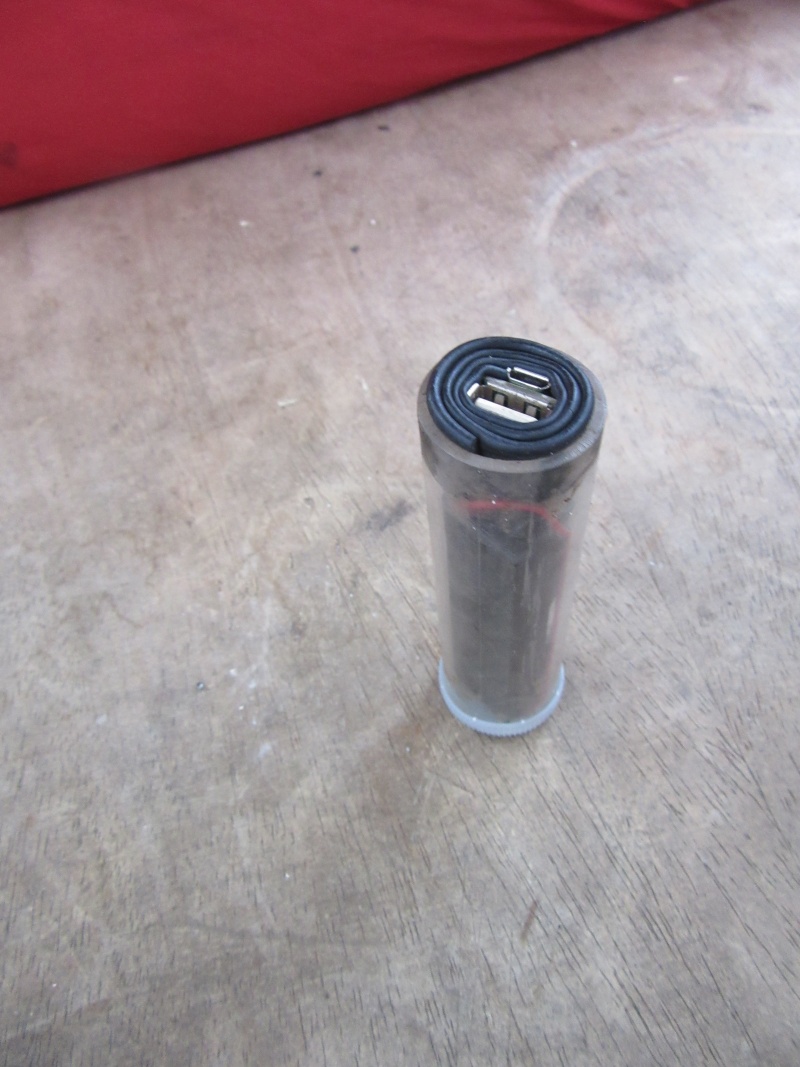

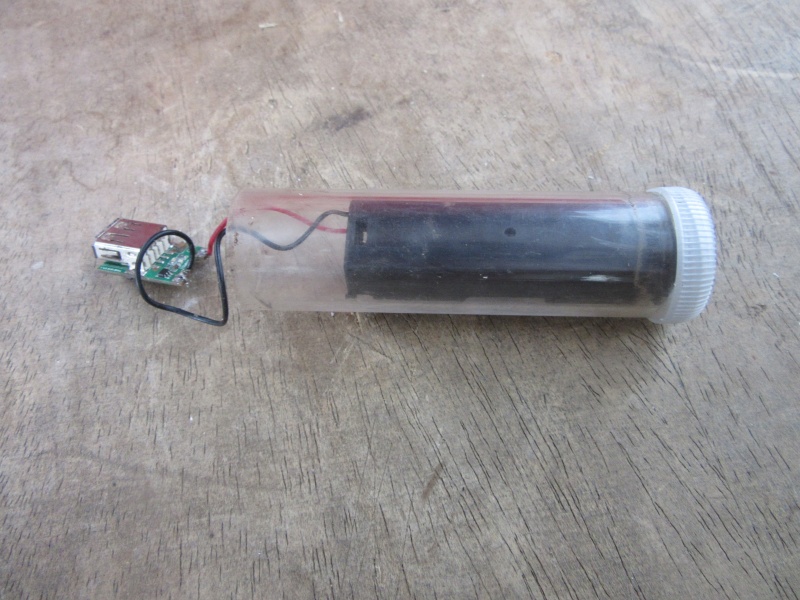

Insérer le montage dans le contenant choisi (tube plastique, chambre à air, ou bouchon de bouteille). Assurez-vous que les ports USB restent accessibles.
Étape 4 - Utilisation
Utiliser la powerbank pour doubler l’autonomie d’un smartphone ou pour l’éclairage autonome. Lors de tests, une autonomie de 7 heures a été obtenue avec une lampe LED.
⚠️ Avertissement de sécurité
Important : Les batteries lithium-ion peuvent être dangereuses et présentent un risque d’explosion en cas de court-circuit. Protéger les charges et décharges avec un module adapté. Éviter absolument les court-circuits. Toujours porter des gants et des lunettes de protection lors de la manipulation.
Informations complémentaires
- Source : Wiki Low-tech Lab
- Licence : Ce tutoriel est partagé sous licence CC BY-SA (Attribution-Partage dans les Mêmes Conditions)
- Créateur : Nomade des Mers
